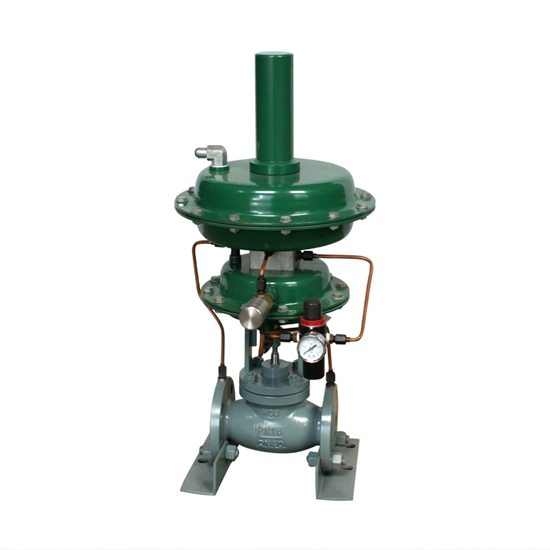

ZZYV自力式微壓調節閥主要零件
1 閥體
2 膜片
3 膜蓋
4 調節彈簧
5 平衡膜片
ZZYV自力式微壓調節閥屬于自力式壓力調節閥的系列;是一種不需要外加任何能源的自力式閥,依靠介質自身能源控制的得閥門,介于自力式閥門系列中ZZYP和ZZYVP中間的自力式閥.主要用于控制閥前壓力小于0.2MPa的場合。
ZZYV自力式微壓調節閥特點
1、調節彈簧設計在薄膜執行機構上方,利于現場調試。
2、無填料，閥桿上、下活動是不存在摩擦，上密封可靠
3、執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來
4、閥體為四通形式，因而K、B型可通用一種閥體
5、平衡型結構,不受閥前壓力影響
更多特點請點擊這里

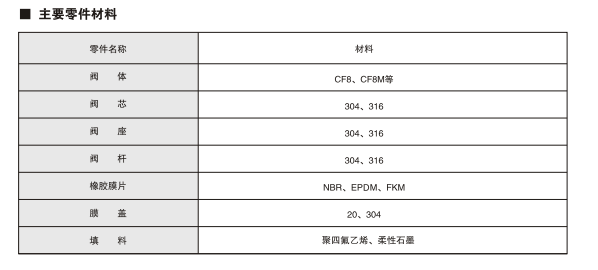

ZZYV自力式微壓調節閥主要零件
1 閥體
2 膜片
3 膜蓋
4 調節彈簧
5 平衡膜片
ZZYV自力式微壓調節閥原理
該閥采用大膜片執行機構輸出力大穩定,對壓力流量微小變化極其敏感,控制精度很高,閥芯采用單座流開(高進低出)設計,在閥蓋處(和閥體連接處)安裝有平衡膜片(起到閥前壓力平衡,消除不平衡力)閥后壓力經取壓管進入薄膜執行機構,同薄膜執行機構調節彈簧相比較,壓力達不到設定值(調節壓縮執行機構彈簧)閥后壓力則變大,反之則變小。
■概述

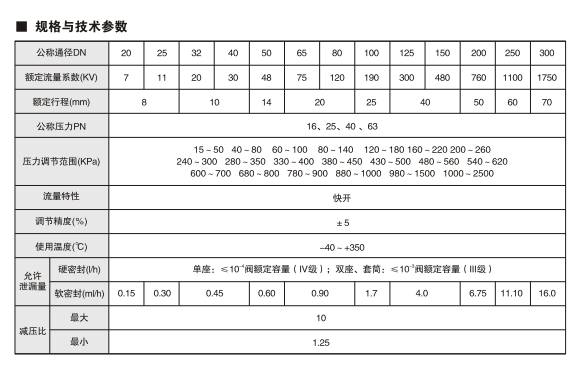

ZZY系列自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閣前(威閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品有單座(ZYP).套簡(ZZYM). 雙座(ZZYN)三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節K型)。產品公稱壓力等級有PN16.40、63; 閥體口徑范圍DN20~ 300;泄漏量等級有II級、IV級和V級三檔;流量特性為快開;壓力分段調節從15~2500Kpa。可按需要組合滿足用戶工況要求。
■訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
一、若訂貨前還未選定型號，請向我們提供您的使用參數
1、公稱通徑、額定流量系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性)
3.閥作用形式(閥前型或閥后型)
4、流量特性
5.閥前、閥后壓力
6.閥體、閥芯材料
7、是否帶附件，說明附件型號，以便我們的為您正確選型。
二、特殊要求
1、特殊檢驗
2、完全去油、去水處理;
3、禁鋼處理;
4、特殊接口、配管;
5、真空條件下使用;
6、指定涂層顏色
7、特殊介質(氧氣、氯氣、氫氣);
8、使用不銹鋼連接件;
三、若已經由設計單位選定我公司的產品型號,請按型號直接向我司銷售部訂購
四、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的 廠家為您審核把關。
